Vektordaten

• CDR, Vektorisierte PDF, EPS, SVG, AI

• einlinig, geschlossen - Schriften in Kurven
• kein Hintergrund oder 100% RGB weiß (siehe auch Hinweis: Farbraum für Vektordaten)
• Pro Seite eine Datei und eine Ebene, mehrere Seiten und Ebenen in einer Datei können wir nicht einlesen außer bei PDF Dateien
• Maßstab 1:1, Maßeinheit ist Millimeter

Achtung: Es reich nicht aus eine Bilddatei (jpg, gif...) einfach in eine  EPS, SVG, AI zu speicher, die Bilddatei bleibt trotzdem noch eine Bilddatei.

Bitte achten Sie auch beim exportieren in das PDF Format, dass auch der Export in RGB stattfindet. Standarmäßig ist der Export in PDF auf CMYK eingestellt und die RGB Farben werden wieder in CMYK umgestellt.

CAD-Daten

DWG, DXF (Pro Seite eine Datei und eine Ebene, mehrere Seiten und Ebenen in einer Datei können wir nicht einlesen, Maßstab 1:1, Maßeinheit ist Millimeter)

Da es häufig bei CAD Daten zu Problemen beim Importieren kommt, senden Sie uns bitte zur Sicherheit Ihre Daten zusätzlich auch noch mal in PDF zu.

Optimale Dateien

 CDR, EPS oder Vektorisierte PDF Dateien

Logos

Logos, Wappen und Symbole werden ausschließlich als Vektordatei in RGB schwarz/weiß benötigt

Bilder

BMP, JPG, TIF, WMF (mind. 300 dpi)

Bilddateien sind ausschließlich nur für Fotogravuren geeignet.

Logos oder Wappen als Bilddatei sind für eine gute Lasergravur ungeeignet

Farbraum für Vektor- und CAD Daten

• RGB Standart
• schwarz = gravieren (R0 G0 B0)
• Gravieren von Linien = Linienstärke mid. >0,2pt
• Füllfarbe schwarz wird nur für Gravuren verwendet, alles was nicht graviert werden soll hat keine Füllfarbe oder hat die Füllfarbe weiß (R255 G255 B255)
• rot = schneiden (R255 G0 B0)
• Linienstärke Haarlinie oder 0,1pt
• blau = anritzen (R0 G0 B255)
• Linienstärke Haarlinie oder 0,1pt
• Magenta = Objektkontur (R255 G0 B255)
• Linienstärke Haarlinie oder 0,1pt
• Objektkontur benötigen wir um zu wissen, wo die Gravur oder der Lasercut auf dem Objekt platziert werden soll. Wenn die Objektkontur auch geschnitten werden soll, dann muss diese auch in RGB rot angelegt werden.
• ACHTUNG: Bitte achten Sie darauf das der Export z.B. zu einer PDF Datei auch im Farbraum RGB erfolgt, da Exporte in PDF standardmäßig in CMYK erfolgen. Dies gild auch für andere Dateiformate.

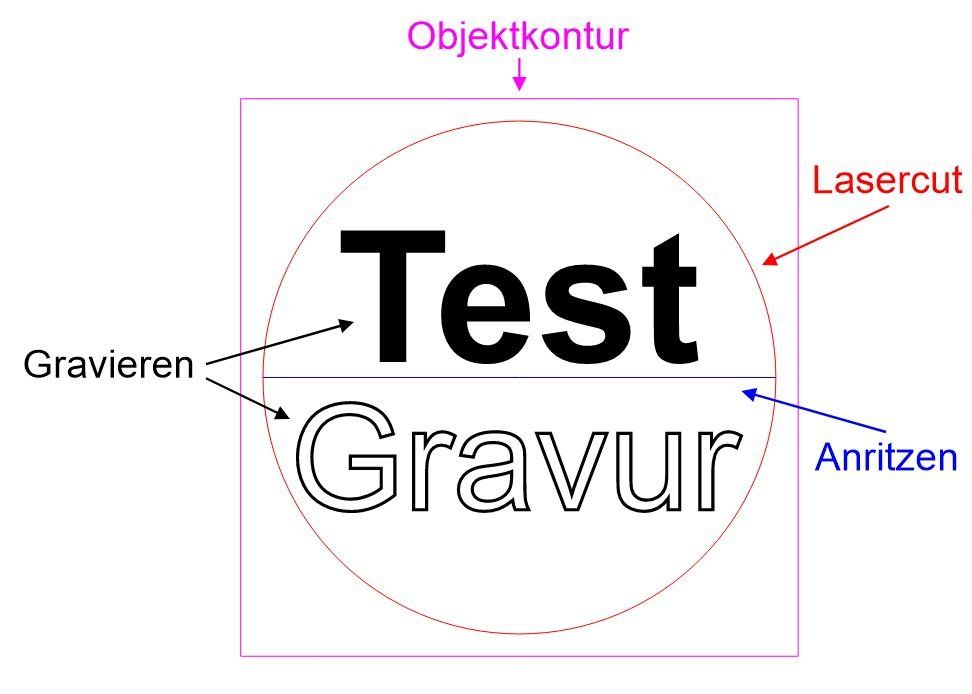

Beispiel Farbraum für Voktor- und CAD Daten

Es ist wichtig, dass der RGB-Farbraum richtig eingehalten wird. Wird der Farbraum nicht richtig eingehalten, können Fehlgravuren entstehen.

Skalierung

1:1 auf die zu bearbeitende Größe

Maßeinheit ist Millimeter

Wechselnder Text

Bei wechselndem Text bei Merfachgravuren benötigen wir eine Excel-Datei.

- pro wechselnden Text eine Zeile

- bei mehreren Zeilen pro Gravur ist jede Zeile eine Spalte

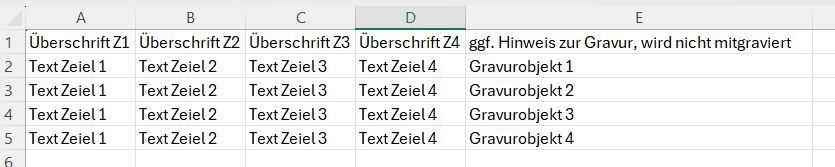

Beispiel: Sie haben mehrere Schilder mit drei Zeilen

Schild 1 = Zeile 1

1 Zeile im Schild = Spalte A1

2 Zeile im Schild = Spalte B1

3 Zeile im Schild = Spalte C1

Schild 2 = Zeile 2

1 Zeile im Schild = Spalte A2

2 Zeile im Schild = Spalte B2

3 Zeile im Schild = Spalte C2

Schriftarten

Wir können nur die Standard Windowsschriftarten verarbeiten. Microsoft Office oder Schriftarten von anderen Programmen können wir nicht verarbeiten.

Wenn Sie eigene Firmenschriftarten verwenden, so benötigen wir Ihre Firmenschriftarten zum Installieren als Datei.

Max. Bearbeitungsfläche

810 mm x 505 mm

Bauhöhe

variiert je nach entsprechender Fokuslinse

Materialien mit folgenden Inhaltsstoffen

• Leder und Kunstleder mit Chrom (VI)
• Kohlenstofffasern (Karbon)
• Polyvinylchloride (PVC)
• Polyvinylbutyrale (PVB)
• Polytetrafluoräthylene (PTFE /Teflon)
• Berylliumoxide
• sowie Materialien, die Halogene (z.B. Fluor, Chlor, Brom, Jod und Astatin), Epoxy- oder Phenolharze enthalten.

Bei folgenden Materialien ist Vorsicht geboten:

• Mangan
• Chrom
• Nickel
• Cobalt
• Kupfer
• Blei

Zusatz "flammhemmend"

Bei Materialien mit dem Zusatz "flammhemmend" ist Vorsicht bei der Anwendung des Laserschneiders geboten, da diese Eigenschaft oft durch den Zusatz von Brom erzielt wird.
Bei flammhemmenden Werkstoffen erkundigen Sie sich beim Hersteller über die genauen Inhaltsstoffe bevor Sie diese zu uns zum Lasercut bearbeiten geben.

Hitzebeständiges Glas

Hitzebeständiges Glas, meistens aus Borosilikatglas hergestellt, kann per Laser nicht graviert werden. Da Lasergravuren unter anderem mit Hitze getätigt wird, lässt sich hitzebeständiges Glas nicht gravieren. Nur in seltenen fällen sind Borosilikatgläser in einer so guten Qualität, wo die Gravur zwar zu sehen ist, aber das Gravurbild wie eine "Wasserzeichen" durchsichtig im Glas zu sehen ist. Bei den meisten im Handel erhältlichen hitzebeständigen Gläser splittert die Gravur ob.

Holz

Holz ist ein reines Naturmaterial. Es ist nicht immer perfekt und weißt immer unterschiedliche Strukturen auf. So ist es immer unterschiedlich hell und kann auch kleine Unreinheiten in der Maserung aufweisen.  Bei Asteinschlüssen oder dunklen Maserungen, erscheint die Gravur etwas dunkler. Die Gravur kann dadurch ein unterschiedliches Gravurbild in der Helligkeit und der Genauigkeit aufweisen. Dies stellt kein Mangel der Lasergravur dar.

Leder

Leder ist ein reines Naturmaterial. Es ist nicht immer perfekt und weißt immer unterschiedliche Strukturen oder auf, so ist die Lasergravur immer unterschiedlich. Die Gravur kann dadurch ein unterschiedliches Gravurbild in der Helligkeit und der Genauigkeit aufweisen. Auch durch verschiedene Gerbarten kann es bei unterschiedlichen Lederarten und Farben zu Gravurunterschieden kommen. Dies stellt kein Mangel der Lasergravur dar.

Glas

Glas ist nicht gleich Glas. Günstigere, gegossene Gläser lassen sich aufgrund eines niedrigeren Bleianteils und der damit verbundenen homogeneren Struktur oft besser gravieren. Um so mehr Bleianteile im Glas sind, kann es zu Abweichungen im Gravurbild kommen. Am besten eignen sich bleifreie Kristallgläser.

Bei Gläser, die eine gewölbte Oberfläche haben, „Bauchig“ sind (z.B. Weingläser, Weizenbiergläser) kommt es auch zu Abweichungen im Gravurbild, da der Laser durch die nicht gerade Oberfläche defokussiert wird. Grade Glaswände sind am besten geeignet.

Abweichungen im Gravurbild stellt kein Mangel der Lasergravur dar. Mit unseren Hochfrequenzlaser sind solche Abweichungen allerdings viel geringer als mit billigen Lasersystemen.

Weiterhin können Gläser bei der Gravur durch Spannungen im Material platzen oder es kommt zu Abplatzungen an der Oberfläche, da sich durch die Hitze beim Lasergravieren die Spannungen verstärken und das Glas somit zu Bruch bringen können. Dies passiert häufig bei teuren oder mundgeblasene Gläser, da sich die Spannungen im Glas beim herstellen nicht so homogen verteilen als bei Industriegläser. Es kommt dann zu Spannungsspitzen im Glas.

Diese Faktoren bestimmen

den Preis

• Stückzahl: Je höher die Anzahl, desto geringer der Preis pro Stück
• Foto: Haben Sie Fotos von Ihrem Gegenstand, dann senden Sie uns diese bitte zu mit einer Markierung wo die Gravur auf dem Gegenstand getätigt werden soll.
• Gravur-Fläche: Beschaffenheit des Produkts - flaches Brett vs. rundes Glas
• Material: Holz, Glas, Metall, Kunststoff (nicht jeder Kunststoff ist für eine Lasergravur geeignet). Bei Kunststoffen benötigen wir immer 1 bis 2 Testmuster, sofern wir den Gegenstand noch nicht zum Gravieren hatten
• Gravur-Größe: Wie groß soll die Gravur werden (kleiner Schriftzug vs. großes Logo)
• Gravur-Art: Soll Text und/oder eine Graphik graviert werden (Text vs. Logogravur)
• Gravur-Stellen: Soll das Produkt an einer oder mehreren Stellen graviert werden?
• Größe des Produkts: Die Produktgröße bestimmt die Anzahl der nötigen Laserdurchgänge
• Duplizierbarkeit: Erhalten alle Exemplare die gleichen Gravur oder variiert diese?
• Gravur & Schnitt: Soll das Produkt graviert und/oder auch geschnitten werden?
• Verpackung bei größerer Stückzahl: Handling kosten bei mehrfach oder komplizierten Verpackungen
• Dringlichkeit: Benötigen Sie Ihren Gravurwunsch besonders schnell?
• Gravurdatei: Sie geben uns eine fertige Datei oder wir erstellen eine für Sie, Überprüfung und Korrektur Ihrer Datei. Wenn Sie bereits eine fertige Gravurdatei nach unseren Spezifikationen (weiter oben auf dieser Seite) haben, dann senden Sie uns diese bitte auch zu. Bitte beachten Sie auch unsere Kosten für die Datenprüfung (weiter oben auf dieser Seite).
• Rüstkosten – Die Vorbereitung: Bevor die Lasergravur starten kann, muss der Laser korrekt eingestellt und das oder die Werkstücke richtig positioniert und die Job Datei entsprechend erstellt werden. Der Abstand, je nach verwendeter Linse, zwischen dem Laserkopf und dem/der Werkstücke ist bei Laser extrem wichtig. Diese Einrichtung kostet Zeit (welche die meisten anderen Anbieter Ihnen dies auch in Rechnung stellen). Dies kann bei Einzelstücken eine Weile dauern, bei der Serienproduktion verteilen sich diese Kosten entsprechend auf eine größere Stückzahl. Bei Festpreisen sind die Rüstkosten inklusive.
